에어 프라이어 수리: Gourmia GAF680

코스트코 (CostCo) 에서 사서 몇년간 잘 쓰던 에어 프라이어가 고장났습니다.  군고구마 굽는 중에 갑자기 꺼지더니 다시 켜지지 않더군요.  요즘 가격이 싸져서 $60 정도니 새로 하나 장만하는 것도 큰 돈은 아니지만, 전열기구의 고장은 대체로 단순한 편이라서 한번 고쳐보기로 했습니다.



Service manual 같은 것이나 해당 모델 분해 동영상이 있으면 수월할텐데, 이 회사가 (Gourmia) 계속 설계를 바꿔가면서 많은 모델을 내 놓아서 그런지 검색해 봐도 이 모델 (GAF680) 관련 내용을 찾을 수 없어서 이리 저리 해보느라 1시간 정도 소모했습니다.

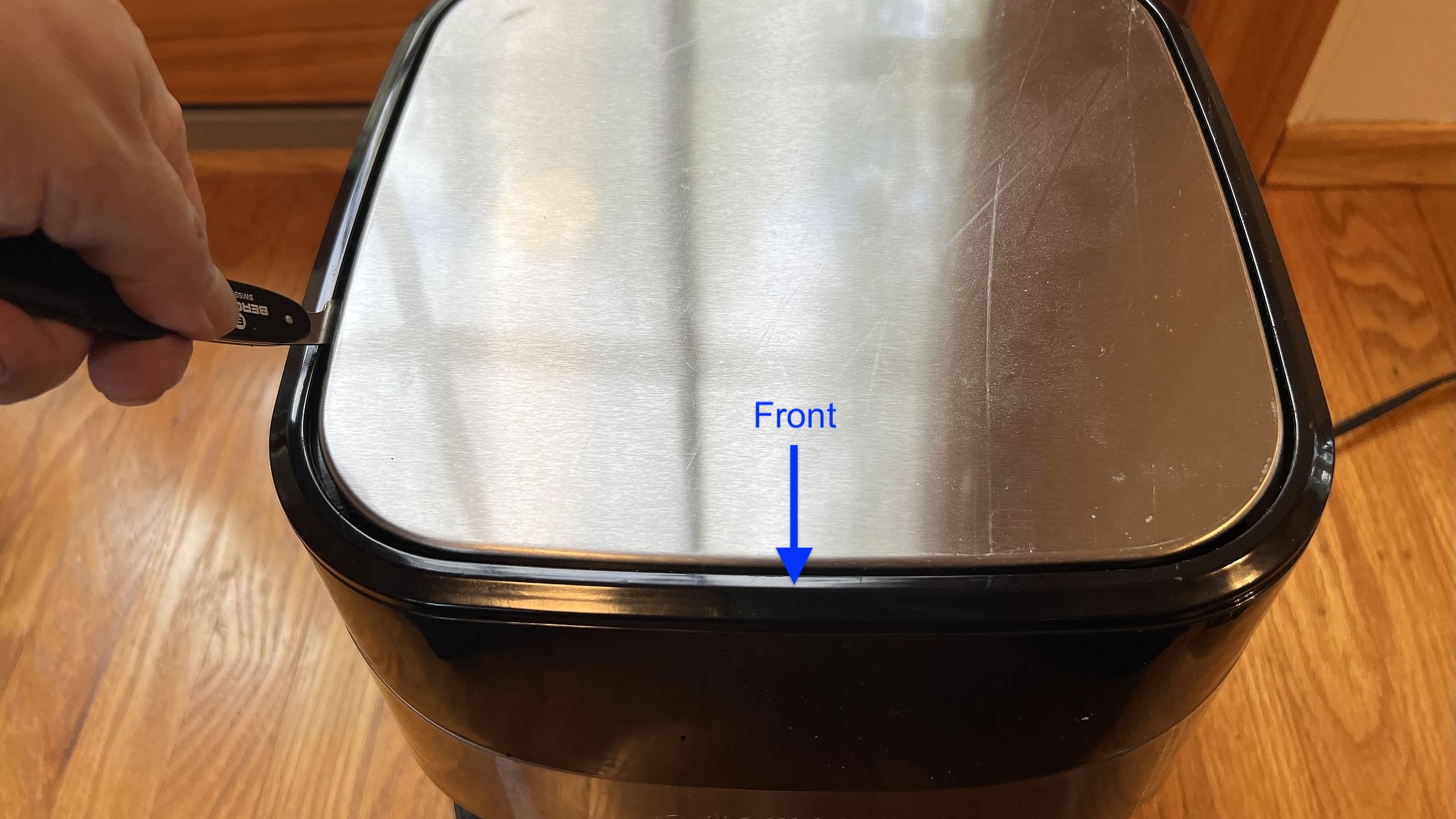

가장 흔한 것이 퓨즈 (fuse) 가 녹아버리는 것이라, 아래쪽 전원 들어오는 곳을 열어 봤는데 전선 외에는 아무 것도 없었습니다.  위쪽을 열었습니다.  왼쪽 / 오른쪽에서 얇은 끌 같은 것으로 들어 올리면 열리네요.





다리 4개가 몸체에 있는 구멍에 들어가는 형태로 설계를 했는데, 안쪽에 작은 걸림부분 (tab) 이 있어서 지렛대처럼 들어 올려야 합니다.  좌우 양쪽 중간 지점에 각각 얇은 끌이나 자 같은 것을 넣고 동시에 들어 올리면 비교적 쉽게 상판이 빠지네요.

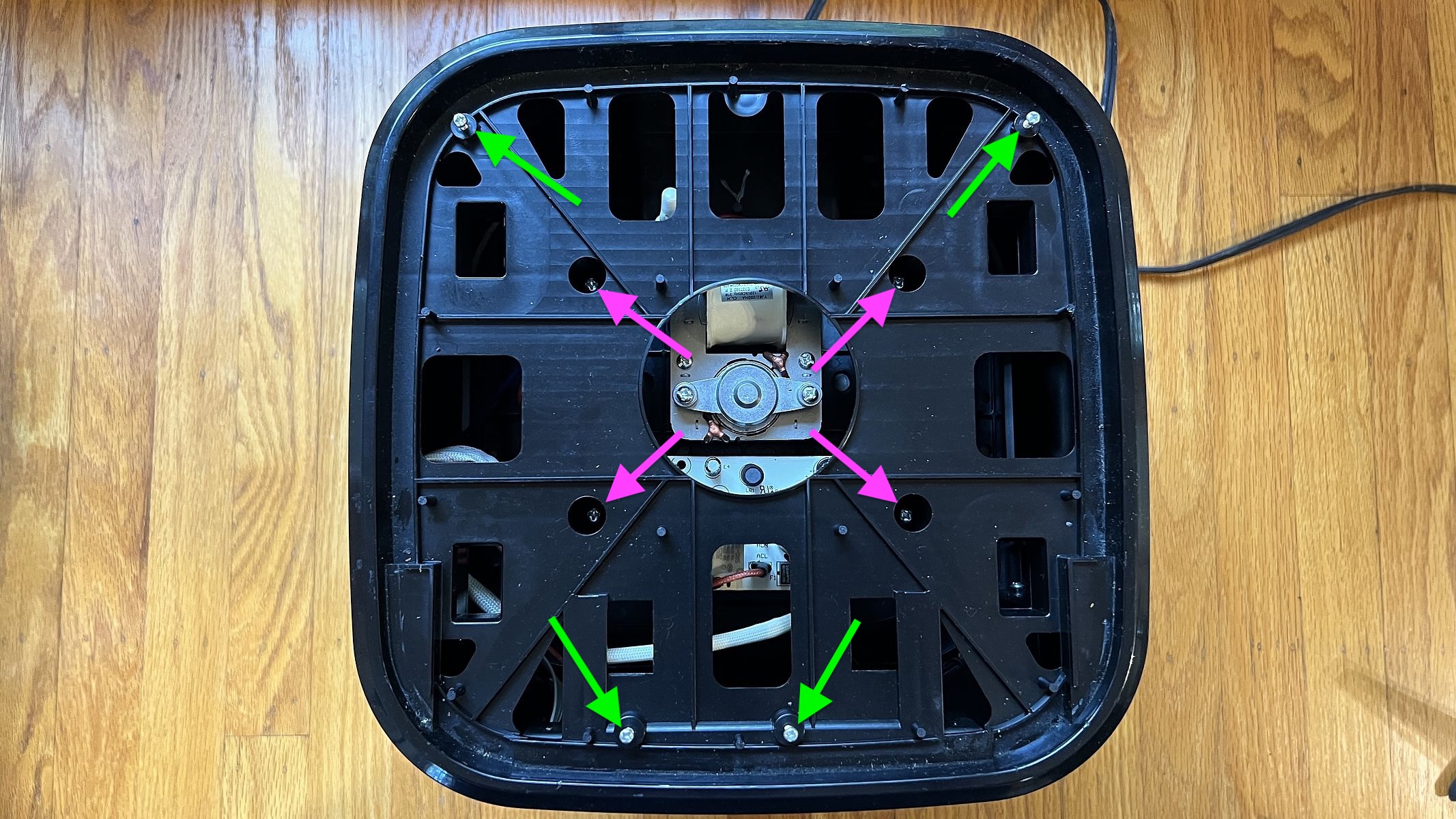

내부 전기 부품 있는 곳을 보려고 위 플라스틱 판을 제거하려면, 바깥쪽 작은 나사 4개, 안쪽 중간 나사 4개를 빼야 합니다.

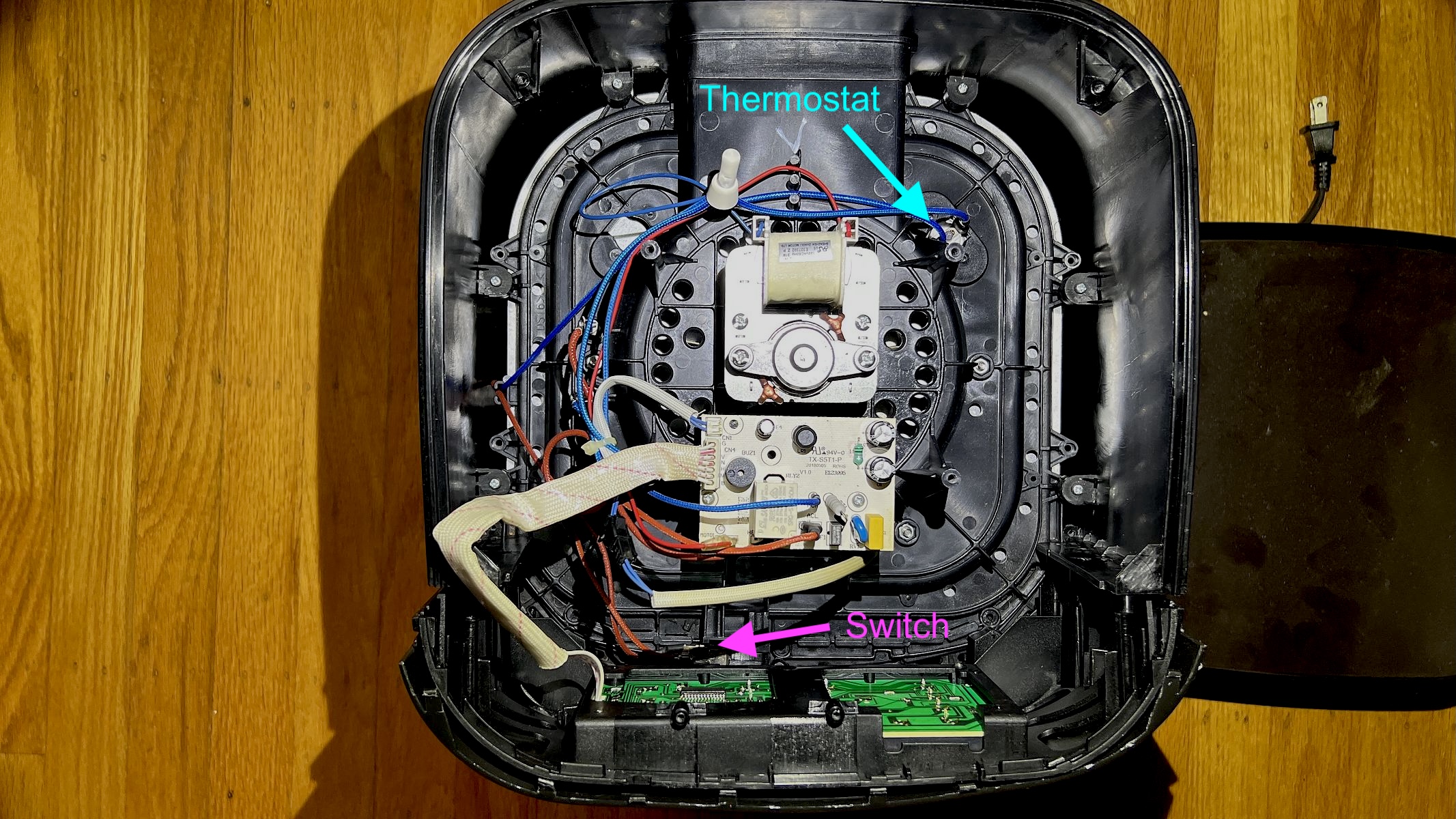

구조는 단순합니다.  앞쪽 제어판 (front control panel), 송풍기 (fan), 그리고 밑으로 있는 전열 코일 (heating coil) 이 전부입니다.   만약 제어판에 불이 들어왔다면 송풍기 (fan) 나 전열 코일 (heating coil) 도 문제일 수 있지만, 제 경우는 제어판에 불 자체가 들어오지 않았기 때문에 전원 연결 경로만 확인해 보았습니다.

다시 퓨즈 (fuse) 를 찾아 보았는데 보이지 않았고, 대신 온도 조절기 (thermostat) 와 스위치 (switch) 만 찾을 수 있었습니다.

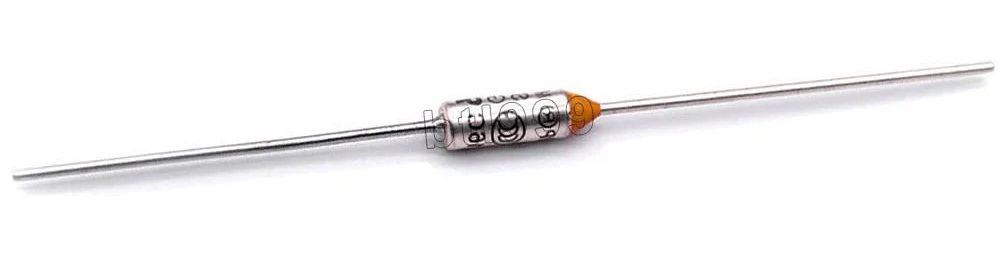

Youtube 동영상에 의하면 Gourmia 과거 제품에는 흰색 단열 튜브 안에 아래와 같은 퓨즈 (fuse) 가 있었습니다.

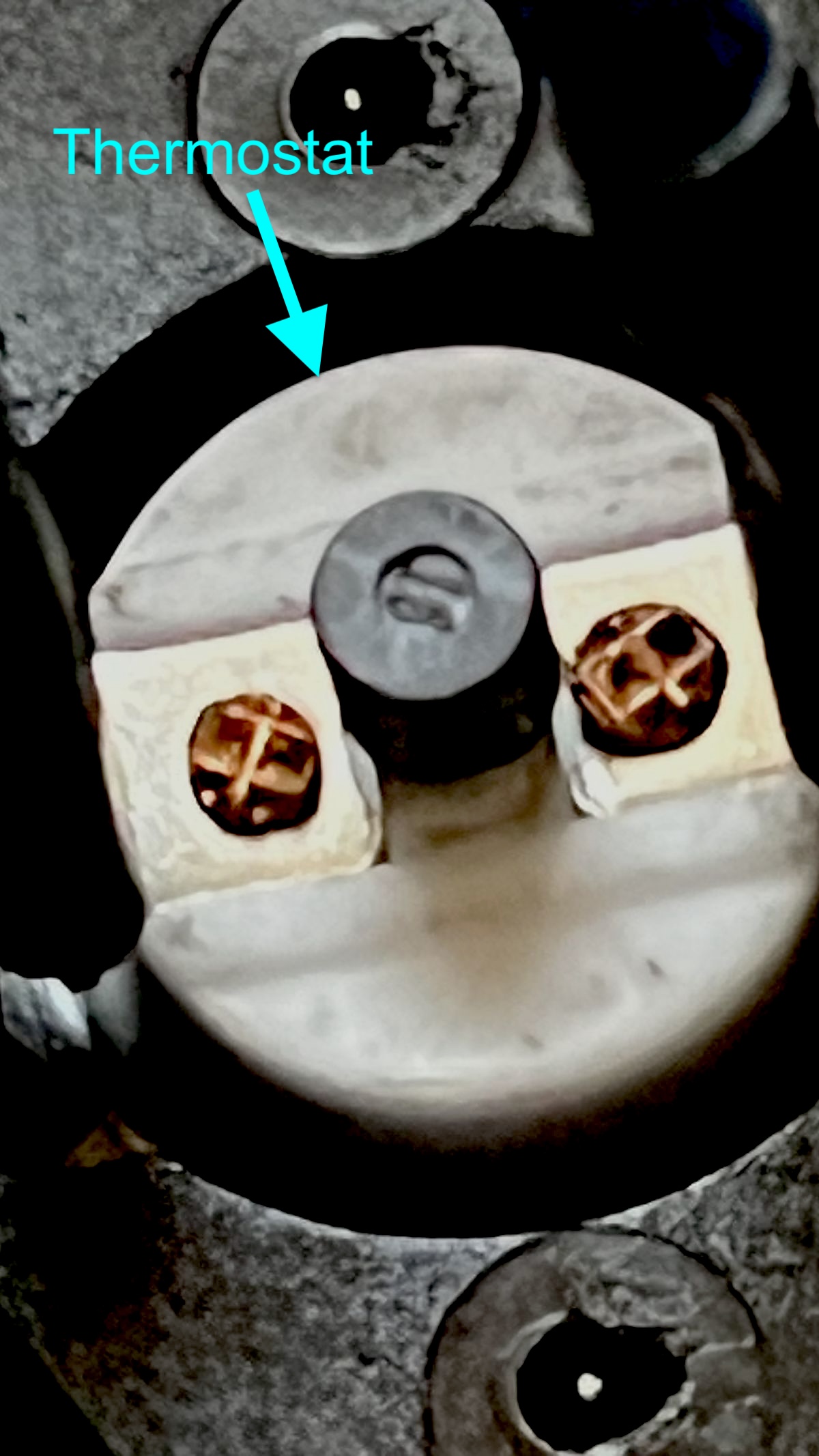

먼저 위에서 쉽게 확인할 수 있는 온도 조절기 (thermostat) 를 살펴 봤습니다.  보통때 연결 되었다가 (short) 온도가 올라가면 끊어주는 (open) 역할을 하지요.  멀티미터 (multi-meter) 로 저항을 측정하니 연결된 것으로 나왔습니다.  확실치 않은데 온도 조절기 위에 있는 검은색 버튼 (button) 이 퓨즈를 대신하는 reset switch 이지 않을까 추측해 봅니다.





그 다름으로 스위치 (switch) 같아 보이는 것을 살펴 보았습니다.

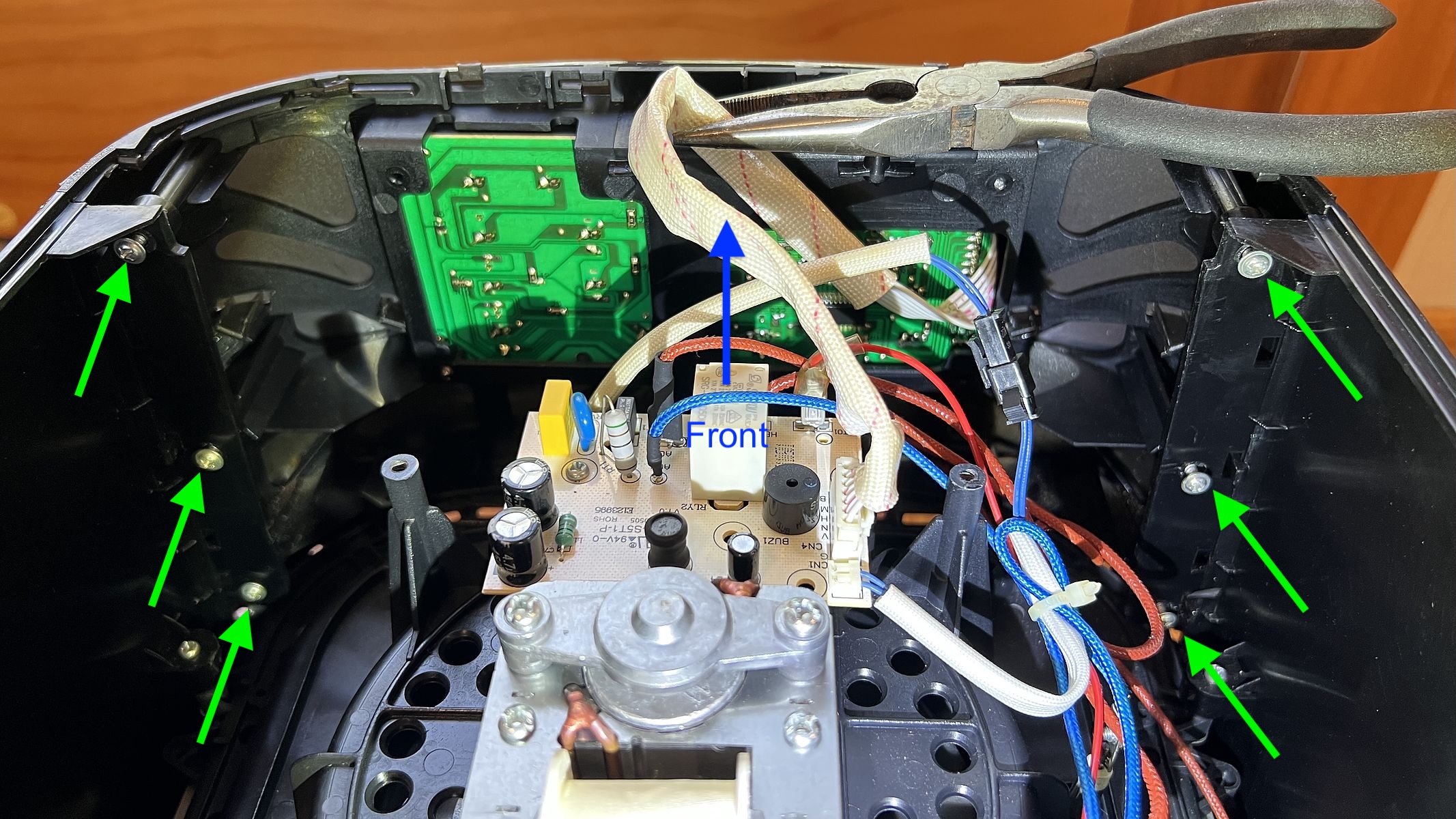

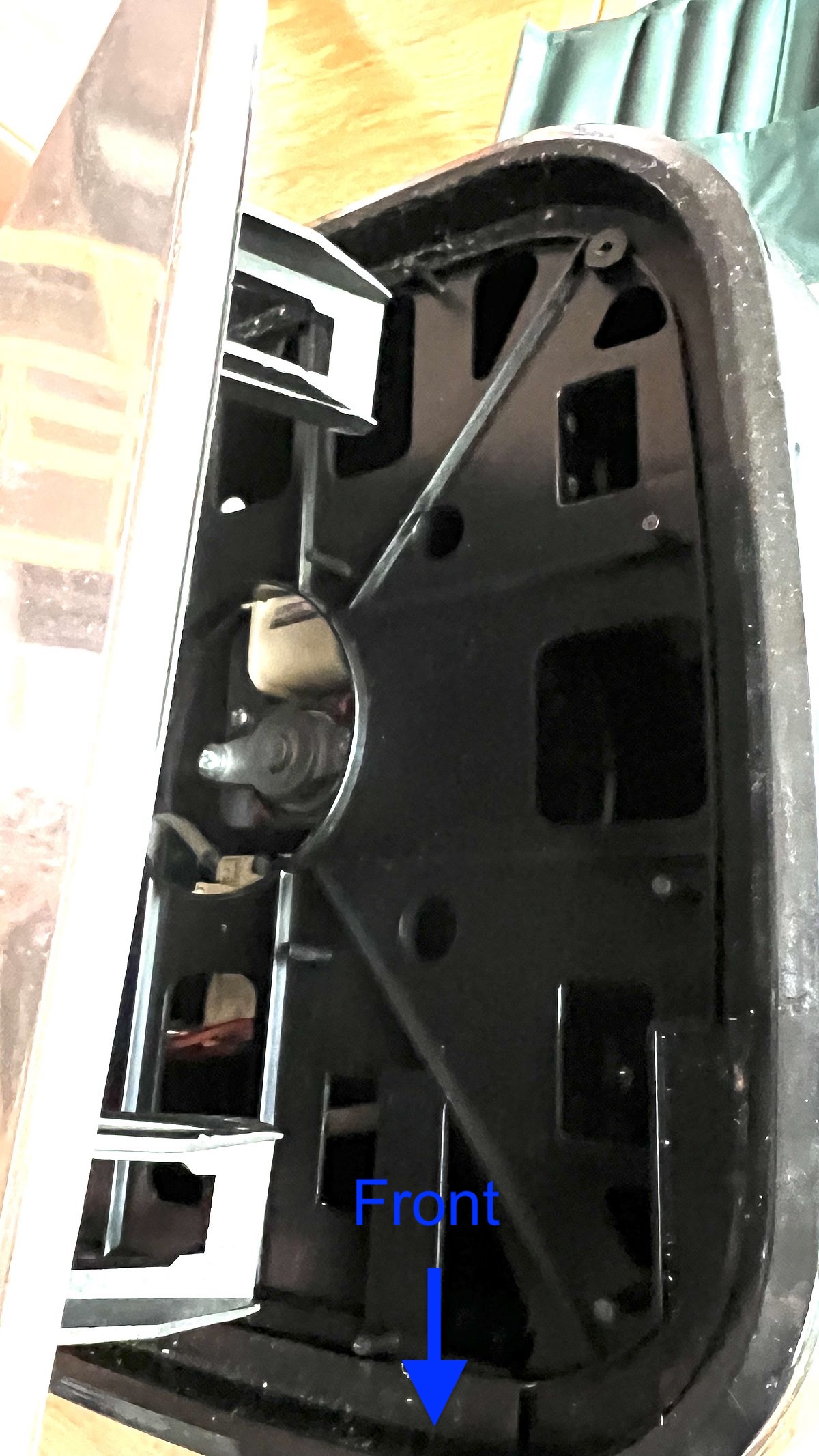

나사로 고정된 것이라서 앞쪽 제어판 (front control panel) 을 떼어내야 했습니다.  먼저 뒷쪽에서 나사 6개를 제거했고,

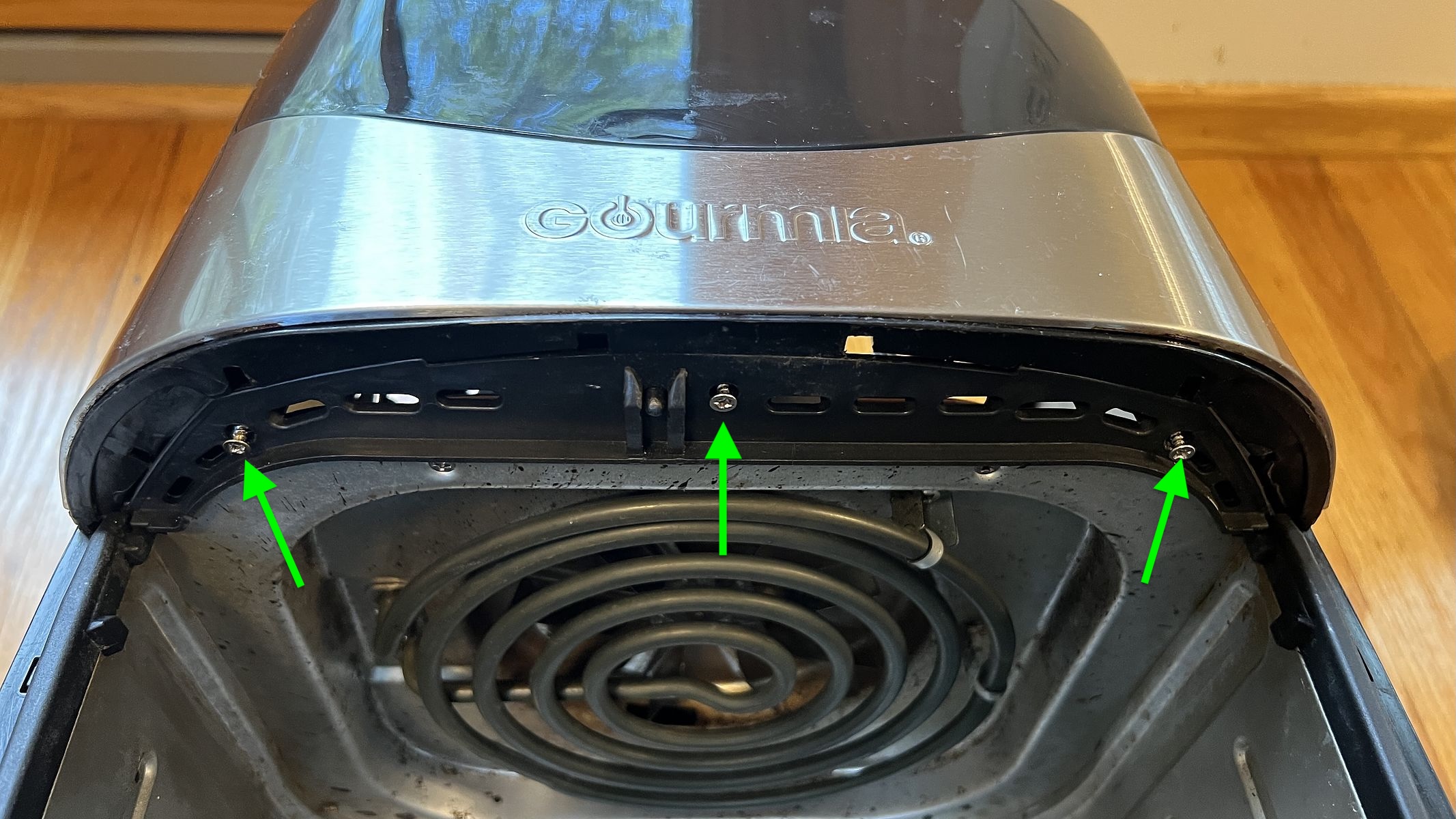

추가로 아래쪽에서 나사 3개를 빼야 했는데, 짧은 드라이버가 없어 조금 힘들었습니다.

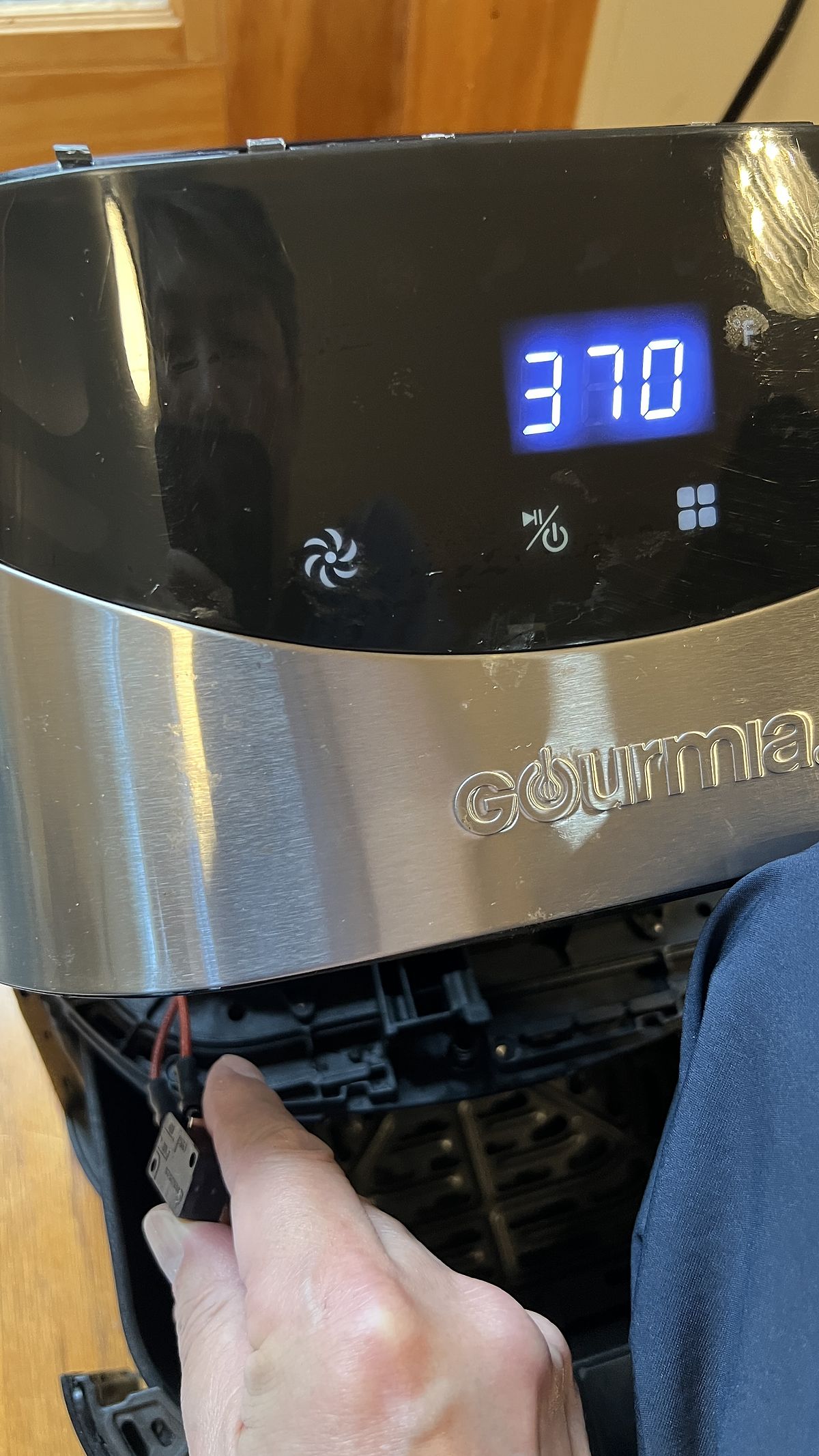

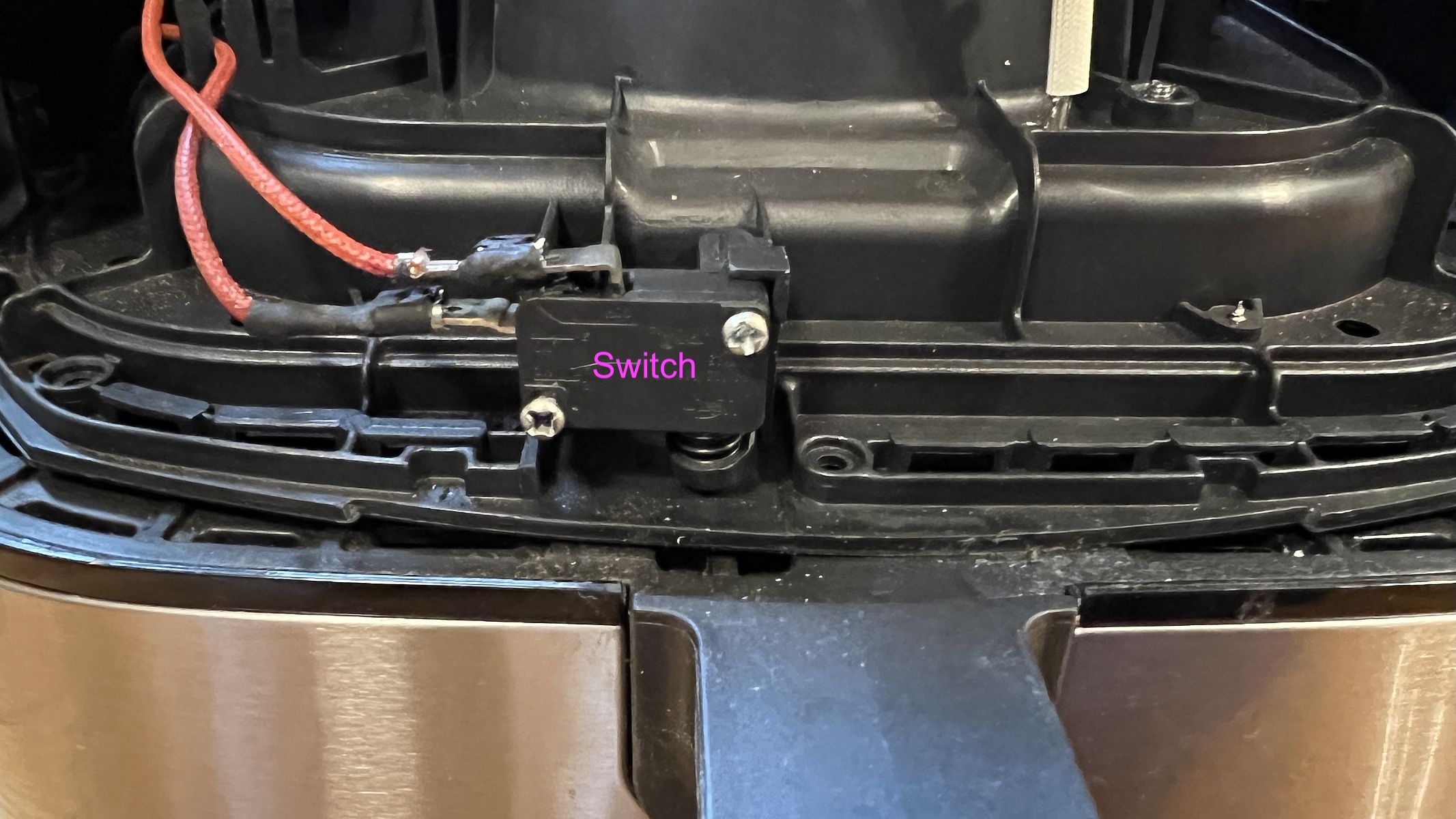

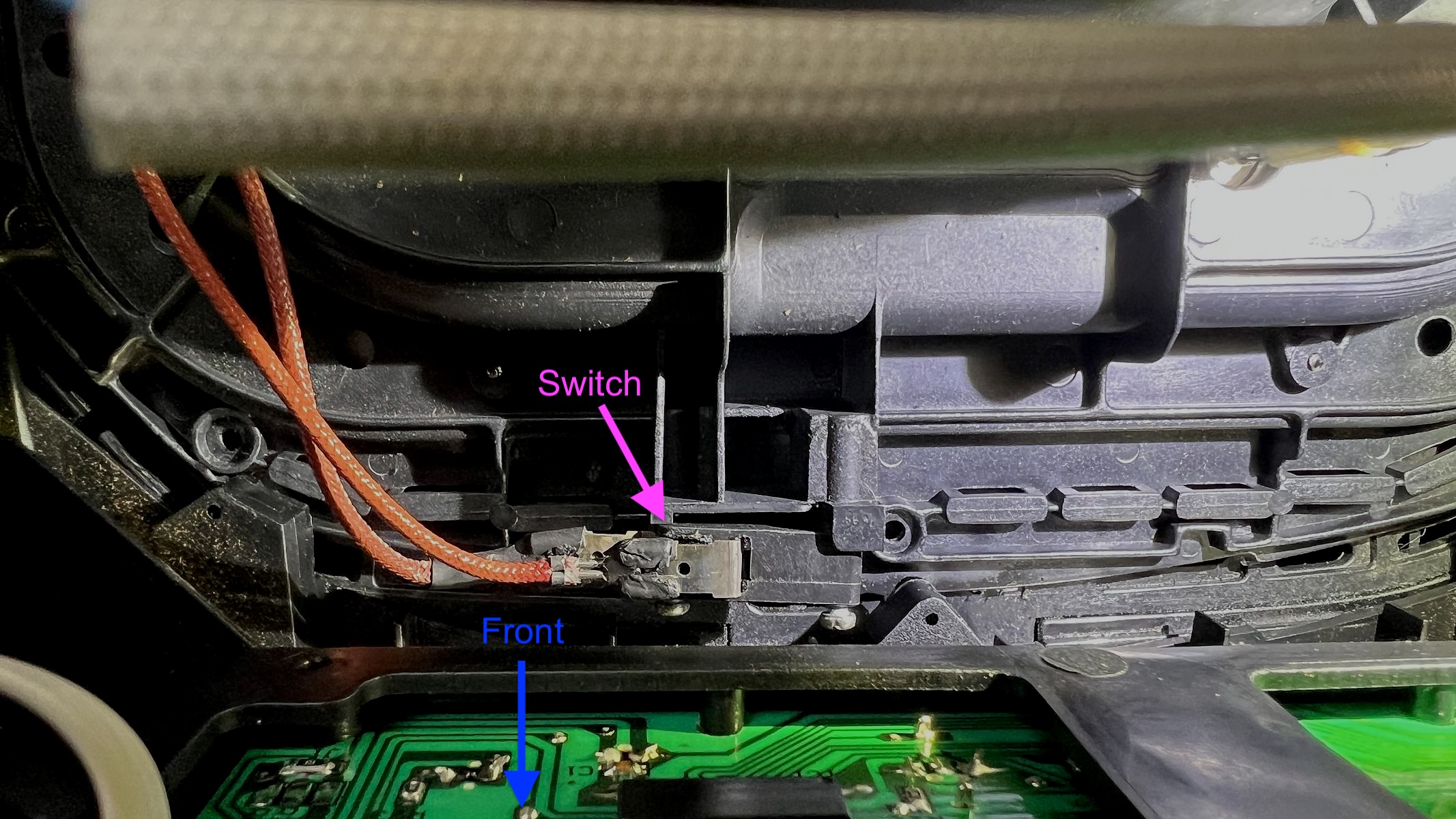

앞쪽 제어판을 제거하니 스위치가 쉽게 보입니다.   바스켓 (basket) 을 빼면 작동을 멈추도록 하는 스위치네요.  고정한 나사 2개를 빼고 살펴 보았습니다.  스위치로 연결된 전선 2개를 직접 연결하니 에어 프라이어가 정상 작동하는군요.  스위치 고장이 100% 확실해졌습니다.

만약 스위치도 문제가 아니라면, 제어판 (control panel) 이 문제라는 건데, 수리용 부품은 만들지 않는 것으로 보입니다.  eBay에서 중고 제어판을 $20 정도에 구할 수는 있지만, $60 주고 그냥 새로 사는 편이 나을 것 같습니다.

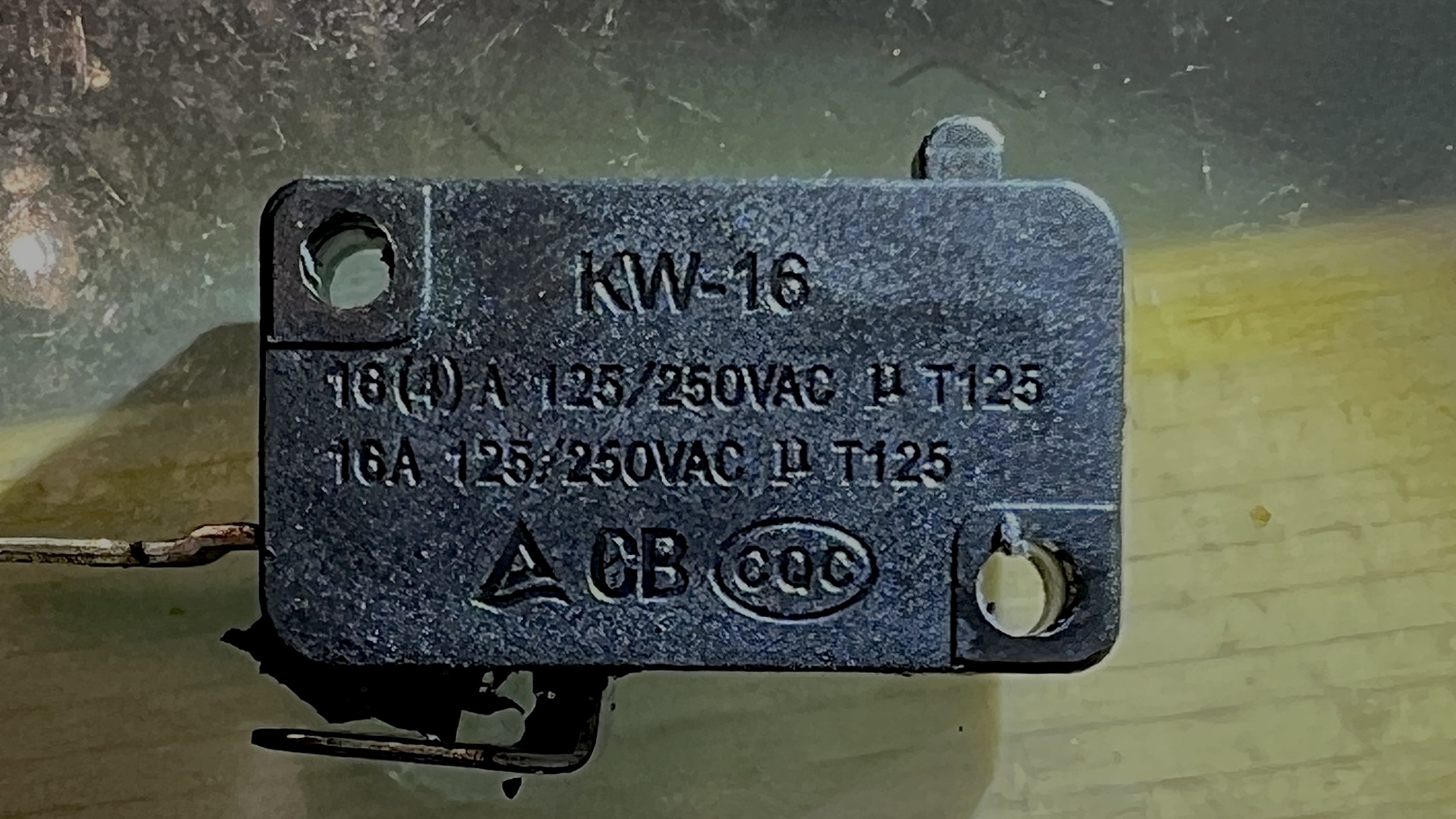

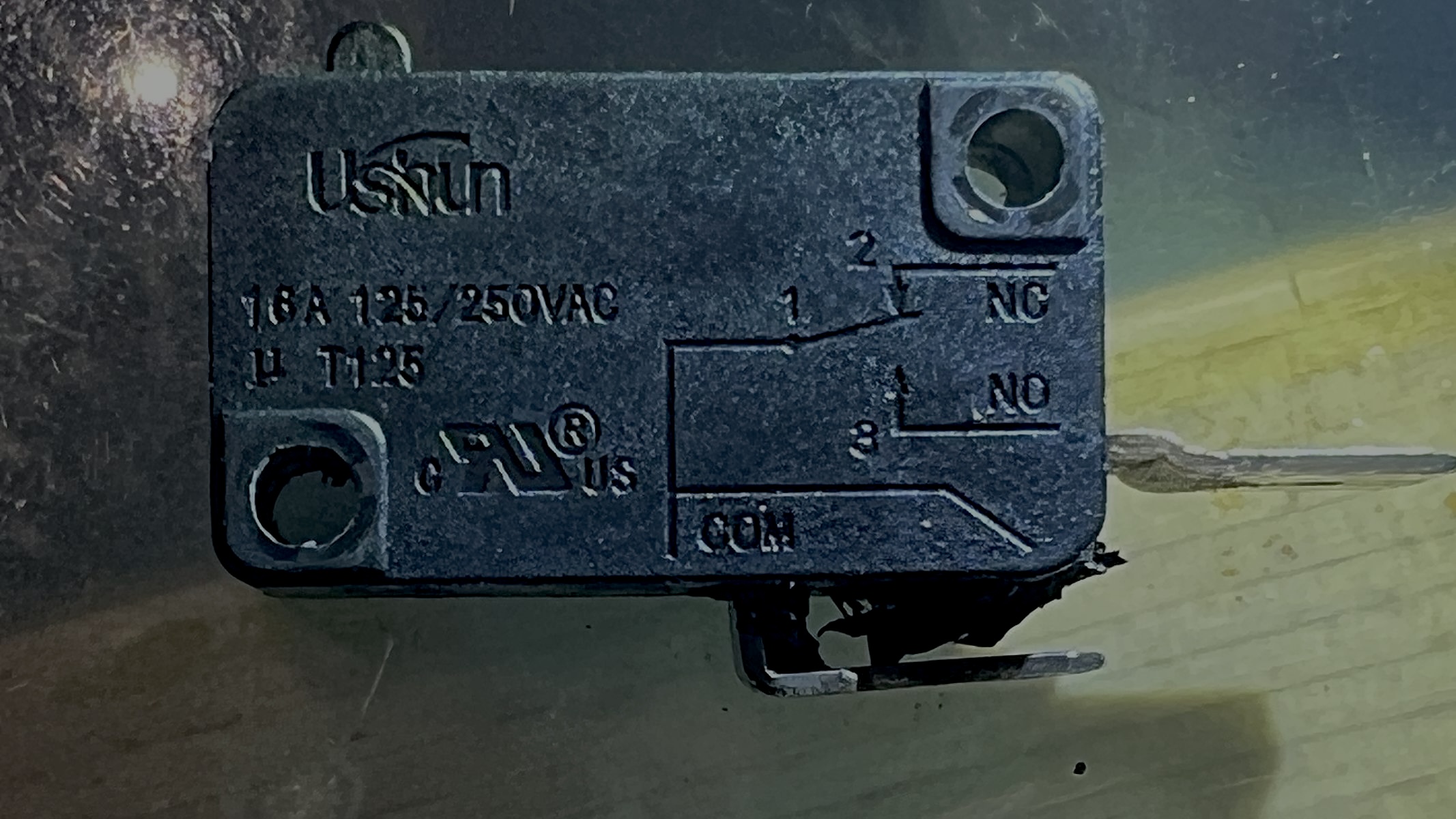

스위치는 보통때 끊겨 있다가 (open), 바스켓을 꽂으면 아래 사진 오른쪽 위 튀어나온 부분이 눌려 연결 (short) 이 됩니다만, 손으로 눌러도 계속 끊긴 것으로 나옵니다.  원래 부품은 Ushun KW-16 이고 eBay에서 $9~$16 정도에 판매되고 있었습니다.





조금 더 검색해 보니 표준화된 제품인지 같은 규격의 마이크로웨이브 오븐 (microwave oven) 문 스위치를 많이 팔길래, 아마존 (Amazon) 에서 제일 많이 팔린 제품을 대신 구입했습니다. HiQltyla KW3AT-16 (16A 125/250VAC u40T125) $5.90.  주문시 한가지 주의할 점은 이 스위치가 2종류 입니다.  에어 프라이어나 마이크로웨이브 오븐용은 NO (Normally Open) 으로 연결 단자가 우측 아래편에 달려있고, 다른 한 종류는 NC (Normally Closed) 으로 단자가 우측 위편에 달려있습니다.





하루 만에 배송된 스위치를 연결하여 작동하는지 확인을 먼저 한 후 재조립.  시간은 좀 걸렸지만 1/10의 비용으로 해결했으니 다행입니다.
